【オーダーカット】電磁波抑制フィルム PCF-005
  • ジャストル

【オーダーカット】電磁波抑制フィルム PCF-005

  • 薄膜の高分子層がMHz帯の周波数帯域から電磁波ノイズを抑制します。
  • 非常に柔軟ですので、FPCケーブルなどへの貼り付けに適しています。。
  • スマートフォン、タブレット、デジタルカメラ等の省スペースを求められる製品に最適です。。

こちらの商品は他の厚み・品番・サイズの商品があります。各商品ページへは下の関連商品ボタンをクリック。

商品管理番号 J-ELESUP-PCF-005

お見積書の作成機能はログインされていない状態ではご利用いただくことができません。お見積書の発行をご希望される場合には、会員登録の上、ログインした状態で操作をお願いします。

シート材の長さについて

シート材の長さにつきましては、1000mm以内でのご対応となります。

商品の納期について

在庫のある商品については、通常10営業日前後で発送させて頂きます。

在庫状況は商品により異なりますので、詳しい納期・在庫状況は右側の「納期を問い合わせる」からお問い合わせください。

形状別 入力可能幅・長さ一覧表

厚さ原反幅 小巻 幅 小巻 長さ スリット 幅 スリット 長さ シート 幅 シート 長さ
53μm 300mm 300mm のみ 1000mm～ 50mm～ 280mm 1000mm～ 100mm～ 280mm 100mm～ 1000mm

※加工時の公差は原則±2mmの設定とさせていただいておりますが、材料種類や厚み、加工機、サイズなどにより、例外的に別途公差を設定させていただく場合があります。

内訳
販売価格
（単価 × 入数）
 注文数
オーダーカット商品送料
銀行振込（前払い）,クレジットカード決済,請求書払い,NP掛け払い,請求書払い（Bカート掛け払い）

PCF-005 厚さ:53μm

品番
PCF-005-0053
0:1 30:0.95,60:0.93,1000:0.9 2:round 1000
追加オプション
  • 計算用項目(ご注文金額ではございません)(1)
  • 計算用項目(ご注文金額ではございません)(2)
  • 計算用項目(ご注文金額ではございません)(3)
  • 計算用項目(ご注文金額ではございません)(4)
  • 計算用項目(ご注文金額ではございません)(5)
  • 送料
  • 商品詳細
販売価格
（単価 × 入数）
0円
（0円 × 1）
注文数

薄膜の高分子層がMHz帯の周波数帯域から電磁波ノイズを抑制します。

非常に柔軟ですので、FPCケーブルなどへの貼り付けに適しています。

スマートフォン、タブレット、デジタルカメラ等の省スペースを求められる製品に最適です。

PCF-005 規格 条件
製品厚み
  • 53μm ± 5μm
 剥離フィルムを除く
製品の継
  • 1箇所まで
    1条の長さが10m以上
 -
色調
  • サックスブルー(半透明)
 -
透過率 75% ± 10% -
高分子層表面抵抗値
  • 112Ω/□ ± 10Ω/□
 渦電流式低効率測定値「EC-80P」

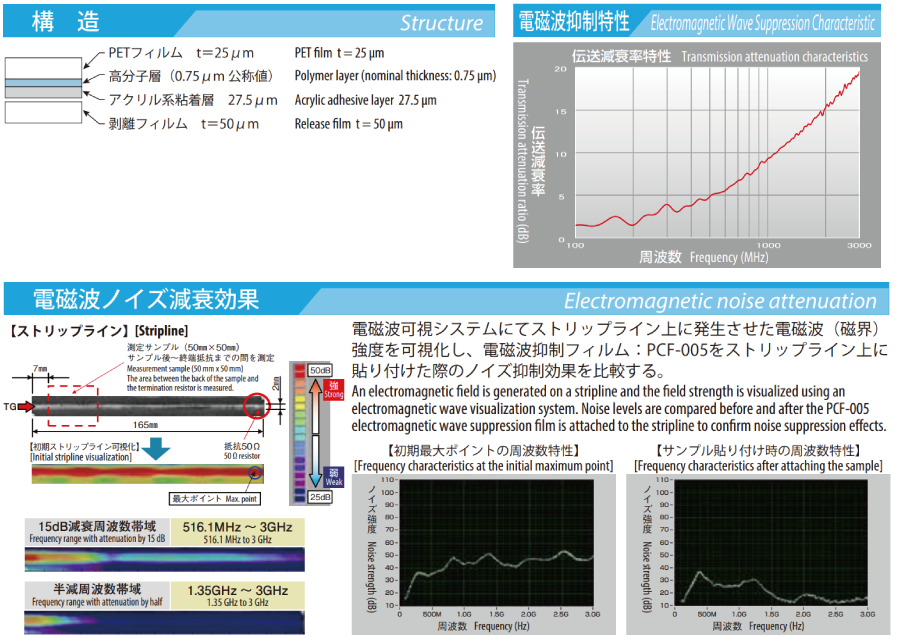

電磁波抑制効果

  • 周波数 1GHz
  • 周波数 3GHz
  • 9.5dB±15%
  • 19.4dbB±15%
 伝送減衰率

厚み方向絶縁性

  • 絶縁破壊電圧
  • 絶縁破壊強さ
  • 2kV 以上
  • 40kV/mm 以上
 ASTM D149 Type2 φ25mm 電極
粘着力
  • 10N/幅 25mm 以上
 180° ピール 被着体SUS 1日後
使用温度範囲
  • -40℃ ～ 85℃
 -

上記数値は、代表値であり保証値ではございません。
